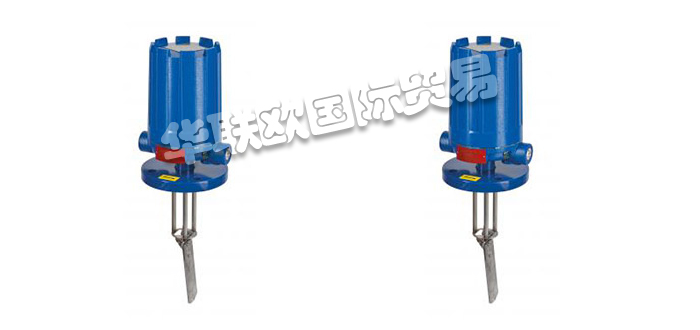

F10型葉片驅動機械流量開關
Magnetrol®流量開關是高度可靠的流量控制解決方案，用于感測水平管道中是否存在流量。F10型開關采用葉片驅動，適用于2英寸或更大管線尺寸的氣體或液體流動應用。
MAGNETROL的流量開關采用磁性技術，通過測量液體或氣體中的流速來實現流量監測和控制。這些開關可以應用于各個行業，包括化工、石油、食品和飲料、水處理等領域。
美國MAGNETROL流量開關技術
F10:液體或氣體流對安裝在一條線上的垂直流動葉片的力導致葉片樞轉到水平位置，將吸引套筒移動到開關磁鐵的磁場中。這會將磁鐵拉向套筒并啟動開關。
F50:液體流過閥體并作用在流盤上的力導致其從流路中升起。圓盤組件頂部的吸引套筒移動到開關磁鐵的磁場中，吸引磁鐵并啟動開關。
?
美國MAGNETROL流量開關特征
①現場可調
②壓降可忽略不計
③過程壓力高達1000 psig(69 bar)
④工藝溫度。至+450°F(+230°C)
⑤增加或減少流量的驅動
⑥適用于2”至10”流線的標準流葉片
⑦適用于非標準或高流量應用的特殊傳感元件
美國MAGNETROL流量開關選項
①高流量葉片
②更大的管葉片
③碳鋼或不銹鋼結構
④21-1290 GPM驅動流量取決于材料和管線尺寸
美國MAGNETROL流量開關工作原理
驅動葉片通過磁性連接到樞軸電動（或氣動）開關，該開關通過非磁性屏障管與過程隔離。當致動葉片隨著流量的增加而移動時，它會將磁性套筒驅動到位于屏障管外部的永磁體的磁場中，從而使開關跳閘。隨著流量減少，致動葉片返回到垂直位置，從而使磁鐵和開關組件返回到“無流量”位置。
液體或氣體在管道中的流動施加了一個力到插入到管道中的流動葉片。當流量為足以使葉片上的力移動葉片，它平行于水流向上轉動。這一運動導致吸引套筒移動到磁場中的磁鐵。這磁鐵向套筒移動，導致開關。
通過管道的足夠流量導致樞轉葉片組件向水流方向擺動。風向標組件旋轉提升吸引套筒的凸輪，這又導致磁體被吸引并啟動開關。O形圈密封的調節螺釘，位于頂部包圍管，壓縮位于上方的范圍彈簧吸引袖。順時針轉動調節螺釘，增加開hualianou關啟動的流速。流量開關工作時可以進行調整。
通過閥體的液體流施加一個力到流動盤。這又提升了磁性套筒，在其密封的非磁性封閉管進入開關磁鐵的磁場，位于外殼外部管，啟動連接的開關機構。
當流速增加時，導流盤在開關磁鐵的磁場中向上移動吸引套筒，拉動它緊緊地貼在封閉管上。這導致了開關接通或斷開電路。當流速下降，低于流量盤校準的速率，吸引套筒被向下拉，直到在預定的低流速下，開關磁鐵釋放向外擺動，遠離封閉管，導致開關動作的反向。
檢查壓印在葉片支架上的箭頭位置括號。這個箭頭應該指向平行于閥體襯套上的流向箭頭。如果箭頭不平行，拆下三個葉片支架支架安裝螺釘并旋轉支架，直到?jīng)_壓箭頭與流向箭頭平行；更換安裝螺釘。
