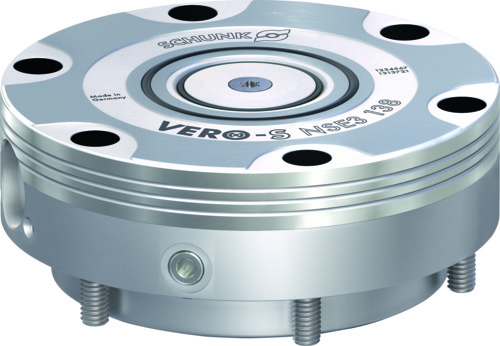

SCHUNK NSE3系列模塊適用于一般銑削應用和重型機加工的快換托盤系統，具有更高的剛度和更大的下拉力，鋼度提高了150% 。主要應用于3軸標準加工中心、4軸立式加工中心、4軸臥式加工中心和5軸加工中心領域。
SCHUNK模塊NSE3優點
SCHUNK模塊化系統有多種組合標準夾持裝置，適用于大量不同機床。
無需額外的壓力增強器，可在系統壓力為 6 bar 的情況下對所有氣動模塊進行操作 。
通過短錐定位，重復精度 < 0.005 mm時的非常簡便連接過程。
專利雙行程系統可產生最高下拉力，可完成無振動極牢固夾持。
適形、自鎖鎖定，即使在壓力下降情況下仍可保持下拉力不變。
該模塊為不銹鋼材質的完全密封式模塊，使用壽命長，工藝可靠性最大。
標準配置增壓功能，下拉力增大至 300%，以使機床發揮最佳性能，提高生產效率。
適用于所有NSE3模塊的定位銷尺寸一致，能與 VERO-S NSE plus 模塊完全兼容，并且沒有選擇故障裝置或操作不當?shù)奈ｋU。
集成滑塊監控裝置，用于監控“開啟”和“鎖定”位置 ，可用于自動化應用。
選配錐形密封件用于保護更換接口，防止冷卻劑、灰塵和碎屑進入。
選配傳感器的版本，用于監控滑塊位置。

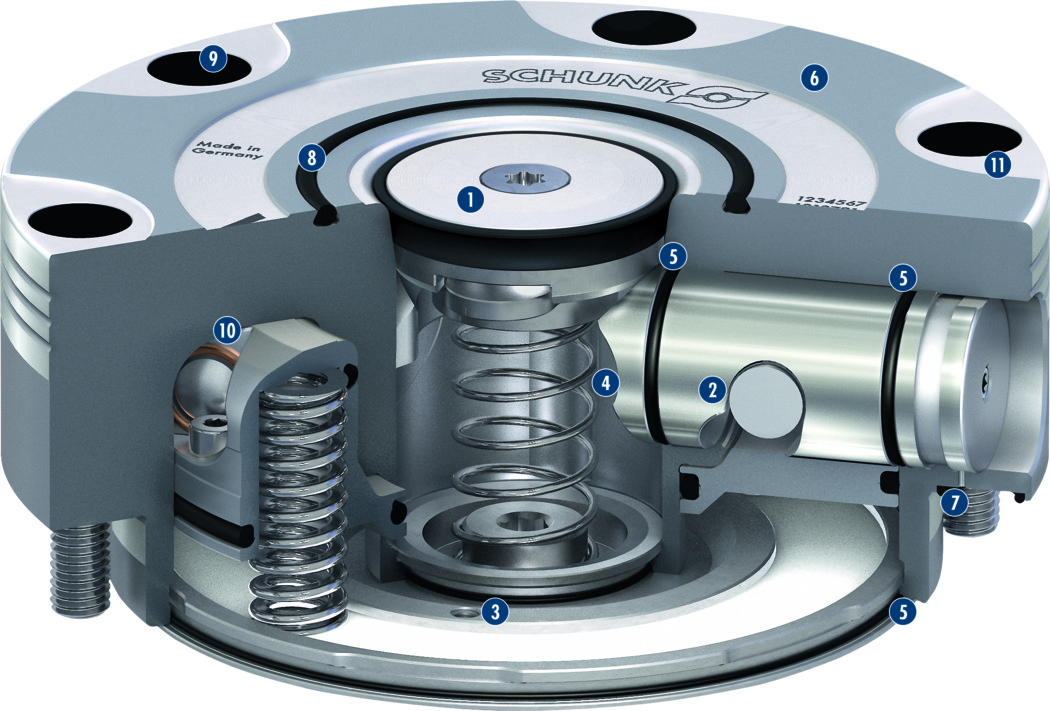

SCHUNK模塊NSE3功能與亮點
夾持過程由集成的彈簧組件執行。動力傳遞通過專利驅動機構實現，它將有效的彈簧力轉換為定位銷的最大下拉力。夾持自動鎖定，下拉力可在集成渦輪增壓功能的幫助下增加?？墒褂? bar系統壓力打開。
1、選配錐形密封件，用于保護更換接口
2、專利雙行程系統，活塞和夾持滑塊之間的專利雙行程系統提供最大下拉力
3、增壓功能，以增大下拉力
4、大表面，傳遞下拉力和夾緊力
5、全密封系統，完全免維護
6、大平整表面，強力支撐，剛性最高
7、監控夾持滑塊的“打開狀態”和“鎖定狀態”位置，可以借助動態壓力
8、平整的表面密封在加工時可保護接口，抑制工件或夾持托盤的沉積
9、緊固螺釘?shù)纳w帽，不會堆積冷卻液或切屑
10、位于加壓氣流中的滑動軸承，可實現最大的下拉力和長使用壽命
11、深頭埋頭螺釘，易于清潔平整表面
SCHUNK模塊NSE3系列選件特殊信息
NSE3系列性能是在暢銷系列 VERO-S NSE plus 基礎上，進一步提升不僅增大了下拉力，模塊主體的尺寸穩定性也得到增強。因此，新模塊NSE3系列能夠吸收更大的傾斜力矩和橫向力。另外，還具有一項獨有功能，可以使用不同配置延長模塊。其最顯著的特征就是可選配一個彈簧驅動的錐形連接件，能在提起定位銷后立即鎖定模塊的更換接口。

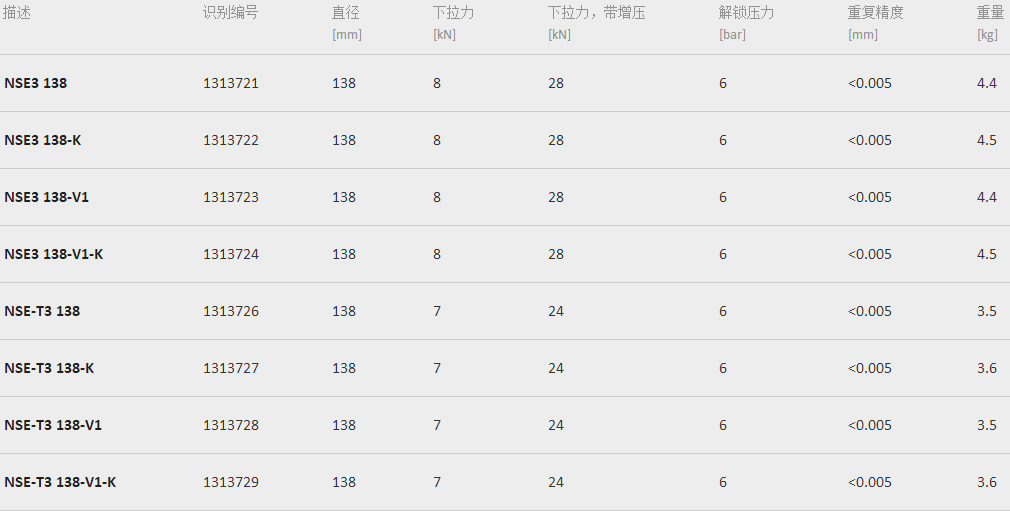

SCHUNK模塊NSE3系列部分型號

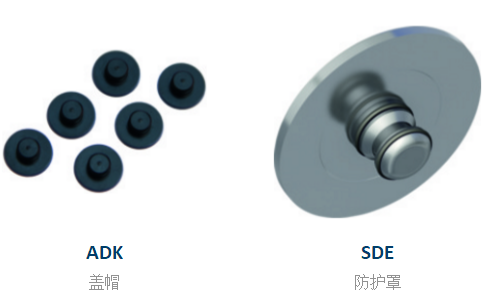

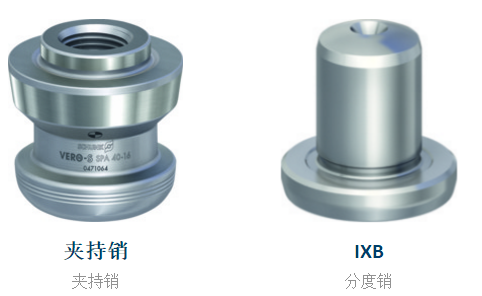

深圳市華聯歐國際貿易有限公司專業經銷SCHUNK全系列工件夾具，SCHUNK模塊NSE3系列的附件包括SCHUNK夾持銷、SCHUNK分度銷IXB、SCHUNK蓋帽ADK、SCHUNK防護罩SDE等，適當?shù)奶砑右韵虏考勺畲蟪潭鹊貙崿F(xiàn)該NSE3系列模塊的功能性、靈活性、可靠性和可控生產，更多詳情聯系華聯歐0755-83233703。
